製品情報HEADLINE

HI-CATパネルR-15 (曲面対応型タイルパネル)NETIS登録商品:KK-100078-A

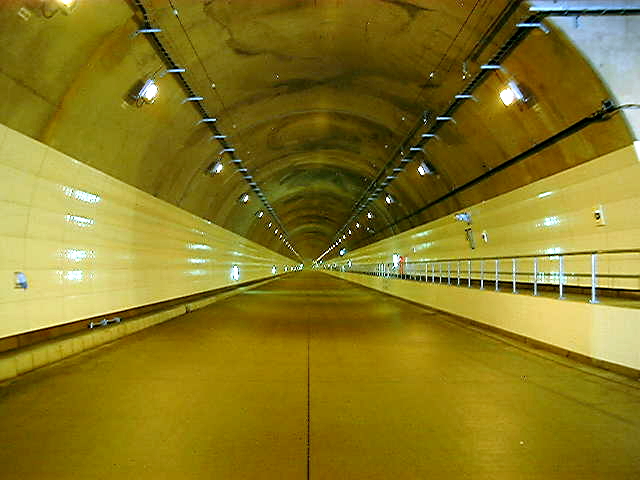

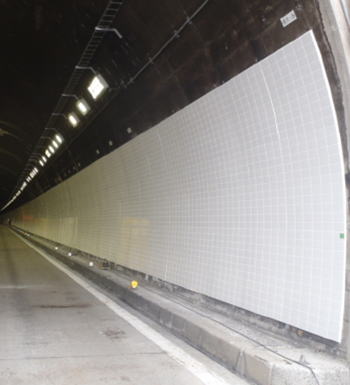

  HI-CATパネル   HI-CATパネル

 HI-CATパネルR-15は、トンネル内装材として開発されたHI-CATパネルシリーズの中でも特に曲面での直張り施工を可能にした、施工性・経済性に優れた製品です。

 ガラス繊維強化セメント板(GRC)を基板材とし、表面材に施ゆう外装壁タイルを採用し、弾性型接着剤でプレス張付することにより、高強度・薄型・軽量化を実現しました。

 HI-CATパネルは、法定不燃材認定のタイルパネルです。
 エコタイル使用など環境対応型の製品となっております


 ■製品仕様■
項  目 仕  様 試 験 方 法
耐火性 大臣認定不燃材 NM-2977
曲げ破壊荷重 450N以上 JIS A 1408及びJIS A 5430
たわみ量 10㎜以上 JIS A 1408
タイル接着強度 0.4N/㎟以上 NEXCOトンネル施工管理要領
耐衝撃性 亀裂、剥離貫通孔、および割れのないこと JIS A 1408準拠
 製品質量  31.3㎏/(1㎡当り)
  詳しい内容につきましては、製品カタログに記載しております。
  ダウンロードよりPDFでご覧いただけます。


 主な納入実績■


H20年度 山形自動車道 笹谷トンネル内装板更新工事        (NEXCO東日本)    3,088㎡
  H20年度 山形自動車道 笹谷トンネル(上り線)内装板更新工事   (NEXCO東日本)    3,132㎡
  H21年度 災害につよい道つくり事業 屏風岩トンネル内装板設置工事 (山形県置賜総合支庁)   1,500㎡
  H21年度 災害につよい道つくり事業 白鷹トンネル内装板設置工事  (山形県置賜総合支庁)   4,170㎡
  H21年度 国道145号 松谷トンネル内装板設置工事        (群馬県八ツ場ダム水源地域) 250㎡
  H21年度 山形自動車道 笹谷トンネル内装板更新工事        (NEXCO東日本)    3,330㎡
  H22年度 阪和自動車道 海南~有田間トンネル内装板更新工事    (NEXCO西日本)    19,500㎡
  H23年度 首都圏中央連絡自動車道 高尾山トンネル他内装板工事   (NEXCO中日本)    6,385㎡

  H24年度 福岡201号 筑豊烏尾トンネル内装工外設置工事     (国土交通省九州地方整備局)6,750㎡
  H25年度 主要地方道 おみおし・島越トンネル補修(内装板)工事  (岩手沿岸広域振興局)   2,942㎡
  H26年度 平成26年度 高知東部コンクリート舗装(第一・第二)工事(国土交通省四国地方整備局)5,579㎡
  H27年度 平成27年度 是友トンネルコンクリート舗装工事     (国土交通省四国地方整備局)1,529㎡



HI-CATパネルH-100・HI-CATパネルH-50

  HI-CATパネル   HI-CATパネル


HI-CATパネルH-100及びH-50は、HI-CATパネルシリーズの中で浮かし張り施工用として開発された製品です。金具を使用して躯体からの浮かし幅をもたせる事で、設備の配管や漏水処理部を内空に隠す事ができますので、トンネル改修工事等で優れた機能を発揮します。
 ガラス繊維強化セメント板(GRC)を基板材とし、表面材に施ゆう外装壁タイルを採用し、弾性型接着剤でプレス張付することにより、高強度・薄型・軽量化を実現しました。
 HI-CATパネルは、法定不燃材認定のタイルパネルです。
 エコタイル使用など環境対応型の製品となっております


 ■製品仕様■
項  目 仕  様 試 験 方 法
耐火性 大臣認定不燃材 NM-2977
曲げ破壊荷重 450N以上 JIS A 1408及びJIS A 5430
たわみ量 10㎜以上 JIS A 1408
タイル接着強度 0.4N/㎟以上 NEXCOトンネル施工管理要領
耐衝撃性 亀裂、剥離貫通孔、および割れのないこと JIS A 1408準拠
 製品質量  41.0㎏/(1㎡当り)
  詳しい内容につきましては、製品カタログに記載しております。
  ダウンロードよりPDFでご覧いただけます。


 主な納入実績■

 【H-100タイプ】
  H13年度 広島高速4号線 西風新都トンネル内装工事        (広島高速道路公社)    20,850㎡
  H15年度 東北自動車道 一関トンネル内装板改良工事        (日本道路公団)      2,498㎡
  H17年度 中央自動車道 大月管内トンネル内装板修繕工事      (NEXCO中日本)    1,611㎡
  H18年度 北九州都市高速4号線 大蔵トンネル改築工事       (福岡北九州高速道路公社) 4,863㎡
  H19年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      2,371㎡
  H20年度 阪神高速京都線 伏見工区トンネル(その3)工事     (阪神高速道路)      3,864㎡
  H20年度 山形自動車道 笹谷トンネル(上り線)内装板更新工事   (NEXCO東日本)    2,286㎡
  H20年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      4,189㎡
  H21年度 山形自動車道 笹谷トンネル内装板更新工事        (NEXCO東日本)    4,999㎡
  H21年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      3,041㎡
  H22年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      1,716㎡
  H23年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)       109㎡
  H24年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)       205㎡
  H24年度 関越自動車道 関越トンネル(下り線)内装板設置工事   (NEXCO東日本)    2,241㎡

 【H-50タイプ】
  H12年度 北陸自動車道 柿崎トンネル内装板設置工事        (日本道路公団)      3,081㎡
  H15年度 常磐自動車道 助川トンネル補修工事           (日本道路公団)      5,391㎡
  H18年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      3,660㎡
  H19年度 常磐自動車道 諏訪第一トンネル補修工事         (NEXCO東日本)    9,687㎡
  H19年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      2,605㎡
  H20年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      3,215㎡
  H21年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      1,830㎡

  H22年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)      1,517㎡
  H23年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)       121㎡
  H24年度 首都高速道路 保全工事(タイルパネル工)        (首都高速道路)       215㎡
  H27年度 トンネル耐久性補強工事 飯倉トンネル(タイルパネル工)  (首都高速道路)       254㎡
